一：概述
RUN-120H-8E1-4FE(GL)-32P综合业务光接入设备是我公司采用自主知识产权的大规模集成电路，应用时分复用技术，将以太网信号和E1信号混合编码后在一对光纤上传输。实现百兆以太网、E1接口、普通电话、热线电话、磁石电话、V35业务、RS232/RS485/RS422数据业务、二/四音频、二/四线EM等混合传输，传输通道为光传输通道。该机采用19英寸、1U机框设计，集成度高，体积小，功耗低，工作可靠，安装使用方便。
二：主要功能与特点
提供1路1.25G光接口；
提供4路物理隔离线速10/100M自适应以太网口，全双工/半双工自适应；
提供8路E1业务口 ，全数字时钟恢复和平滑锁相技术；
提供8个业务槽位（每卡提供四路业务）；
用户接口可插普通电话、磁石电话、热线电话、V35业务、RS232/RS422/RS485数据业务、二/四线音频接口、二/四线EM接口、以太网业务；
电源为DC-48V,DC+24V,DC-24V，AC 220V等；
无中继传输距离大于20公里，最大100公里
三：技术指标
1：光接口（1.25G）
波 长：1310nm（标准机型）或1550nm
发送功率：≥－12dBm
接收灵敏度：≤－30dBm(BER≤10-11)
接口方式：FC或SC
传输方式：双纤或单纤
2：E1接口
设备有8路E1接口，符合G.703建议
速率：2048Kb/s ±50ppm
码型：HDB3
阻抗：75Ω（非平衡）或120Ω（平衡）
抖动：符合G.742 G.823建议
输入口允许衰减： 0～6dB
3：以太网接口
支持线速10Base-T/100Base-T,全双工/半双工 自适应
符合IEEE802.3/IEEE802.3u标准
使用标准RJ45插头
4：数据接口（包含RS232、RS485、RS422接口）
数据接口速率为300--19.2Kbit/s波特率自适应，DCE方式
5：V.35接口特性
标称速率：N*64K/s(N ≤32)
工作方式：DCE，DTE可选
6：话路接口及信令
交换侧
摘机阻抗： < 500Ω
挂机阻抗： > 10KΩ
用户侧
环路阻抗：≤2000Ω（包括话机）
空闲电路电压≤ 50V
环路电流： 25mA
摘机门限： 8mA
极性反转时延： < 50ms
拨号： 脉冲拨号单脉冲失真< 5ms
带内音频拨号总失真满足话音接口特性
摘机时延： < 100ms
铃流：
远端(FXS)铃流发生器
频率：25 Hz±3 Hz
幅度：75V±5Vrms
铃流时延< 50ms
输出总功率≤ 10W（以机箱为单位）
局端(FXO)铃流检测
幅度范围：最小38Vrms
话音接口
阻抗：600Ω或三元件复式阻抗
音频范围：300-3400 Hz
编码律：CCITT建议G.711 A律
7：二/四线音频接口
二线接口电平：二线发0dBr 二线收-3.5dBr
四线接口电平：四线发0dBr 四线收 0dBr
回损：300-600 Hz > 12dB 600-3400 Hz > 15dB
频率响应：300-3400 Hz （+0.5，-0.5dB）
空噪：≤-65dBm0p
增益：-45 dBm0——+3 dBm0（+0.5，-0.5dB）
总信噪比：符合ITU G.713样板如图所示
模拟（四线至四线或二线至二线）信道的信号/总失真与输入电平的关系
二/四线接口规范：
压缩率：ITU G.711中A律
阻抗：平衡600Ω
音频范围:300Hz―3400Hz
回波损耗：不低于18Db
8：功耗
整机功耗 ＜35W
9：工作环境
工作温度：0～45℃
相对湿度：≤95%（25℃时）
大气压力： 70～106Kpa

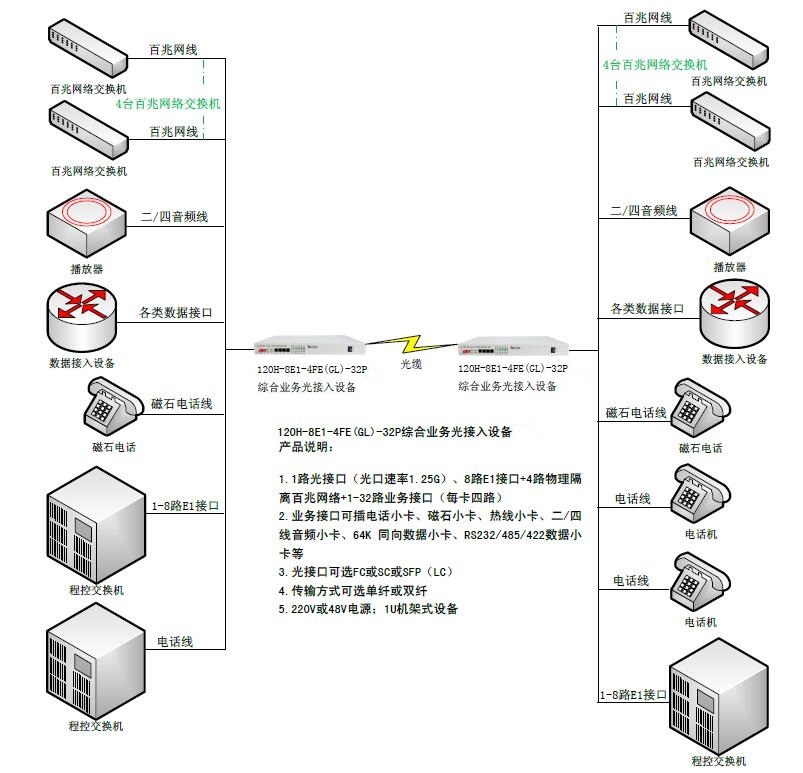

四：典型应用
