一：概述
RUN-120H-16E1-8FE(GL)-32P-G双光口保护综合业务光接入设备是我公司采用自主知识产权的大规模集成电路，应用时分复用技术，将以太网信号和E1信号混合编码后在一对光纤上传输。实现百兆以太网、E1接口、普通电话、热线电话、磁石电话、V35业务、RS232/RS485/RS422数据业务、二/四音频、二/四线EM等混合传输，传输通道为光传输通道。该机采用19英寸、1U机框设计，集成度高，体积小，功耗低，工作可靠，安装使用方便。
二：主要功能与特点
提供2个1.25G光接口，光接口实现1+1保护；
提供8路物理隔离线速10/100M自适应以太网口，全双工/半双工自适应；
提供16路E1业务口 ，全数字时钟恢复和平滑锁相技术；
提供8个业务槽位（每卡提供四路业务）；
用户接口可插普通电话、磁石电话、热线电话、V35业务、RS232/RS422/RS485数据业务、二/四线音频接口、二/四线EM接口、以太网业务；
电源为DC-48V,DC+24V,DC-24V，AC 220V等；
提供完善的本端/对端告警监控；
无中继传输距离大于20公里，最大120公里
三：技术指标
1：光接口（1.25G）
波 长：1310nm（标准机型）或1550nm
发送功率：≥－12dBm
接收灵敏度：≤－30dBm(BER≤10-11)
接口方式：LC
传输方式：双纤或单纤
2：E1接口
设备有16路E1接口，符合G.703建议
速率：2048Kb/s ±50ppm
码型：HDB3
阻抗：75Ω（非平衡）或120Ω（平衡）
抖动：符合G.742 G.823建议
输入口允许衰减： 0～6dB
3：以太网接口
支持线速10Base-T/100Base-T,全双工/半双工 自适应
符合IEEE802.3/IEEE802.3u标准
使用标准RJ45插头
4：数据接口（包含RS232、RS485、RS422接口）
数据接口速率为300--19.2Kbit/s波特率自适应，DCE方式
5：V.35接口特性
标称速率：N*64K/s(N ≤32)
工作方式：DCE，DTE可选
6：话路接口及信令
交换侧
摘机阻抗： < 500Ω
挂机阻抗： > 10KΩ
用户侧
环路阻抗：≤2000Ω（包括话机）
空闲电路电压≤ 50V
环路电流： 25mA
摘机门限： 8mA
极性反转时延： < 50ms
拨号： 脉冲拨号单脉冲失真< 5ms
带内音频拨号总失真满足话音接口特性
摘机时延： < 100ms
铃流：
远端(FXS)铃流发生器
频率：25 Hz±3 Hz
幅度：75V±5Vrms
铃流时延< 50ms
输出总功率≤ 10W（以机箱为单位）
局端(FXO)铃流检测
幅度范围：最小38Vrms
话音接口
阻抗：600Ω或三元件复式阻抗
音频范围：300-3400 Hz
编码律：CCITT建议G.711 A律
7：二/四线音频接口
二线接口电平：二线发0dBr 二线收-3.5dBr
四线接口电平：四线发0dBr 四线收 0dBr
回损：300-600 Hz > 12dB 600-3400 Hz > 15dB
频率响应：300-3400 Hz （+0.5，-0.5dB）
空噪：≤-65dBm0p
增益：-45 dBm0——+3 dBm0（+0.5，-0.5dB）
总信噪比：符合ITU G.713样板如图所示
模拟（四线至四线或二线至二线）信道的信号/总失真与输入电平的关系
二/四线接口规范：
压缩率：ITU G.711中A律
阻抗：平衡600Ω
音频范围:300Hz―3400Hz
回波损耗：不低于18Db
8：功耗
整机功耗 ＜35W
9：工作环境
工作温度：0～45℃
相对湿度：≤95%（25℃时）
大气压力： 70～106Kpa

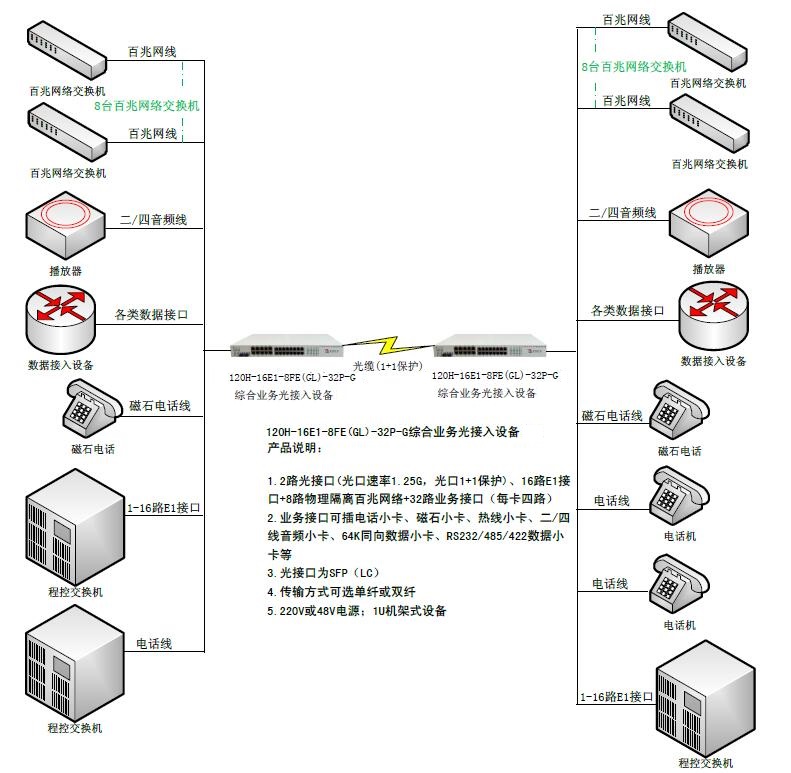

四：典型应用
