一、LED指示灯
多以太网口线速隔离网络光端机面板有LED指示灯，它们显示了多以太网口线速隔离网络光端机的工作状态，根据LED所示，就能判断出网络光端机是否工作正常和可能有什么问题，从而帮助找出故障。

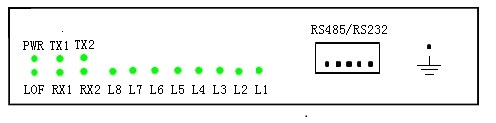

多以太网口线速隔离网络光端机前面板指示灯定义如下图所示：
多以太网口线速隔离网络光端机指示灯作用分别如下所述：
PWR：灯亮表示网络光端机电源供电工作正常。
LOF：灯灭表示光口连接正常;
TX1： 灯闪亮表示第一路RS485或RS232发数据在传输;
RX1： 灯闪亮表示第一路RS485或RS232收数据在传输;
TX2： 灯闪亮表示第二路RS485或RS232发数据在传输;
RX2： 灯闪亮表示第二路RS485或RS232收数据在传输;
L8： 灯闪亮表示第八路物理隔离线速百兆以太网数据在传输;
L7： 灯闪亮表示第七路物理隔离线速百兆以太网数据在传输;
L6： 灯闪亮表示第六路物理隔离线速百兆以太网数据在传输;
L5： 灯闪亮表示第五路物理隔离线速百兆以太网数据在传输;
L4： 灯闪亮表示第四路物理隔离线速百兆以太网数据在传输;
L3： 灯闪亮表示第三路物理隔离线速百兆以太网数据在传输;
L2： 灯闪亮表示第二路物理隔离线速百兆以太网数据在传输;
L1： 灯闪亮表示第一路物理隔离线速百兆以太网数据在传输;
RS485/RS232:此接口非标配接口,接线定义见扩展接口标签.

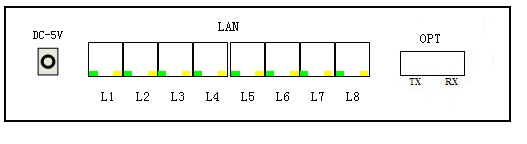

多以太网口线速隔离网络光端机机前面板指示灯定义如下图所示：
各接口连接线序定义如下所述：
DC-5V：5V2A外置电源。；
L1： 第一路物理隔离线速百兆以太网接口；
L2： 第二路物理隔离线速百兆以太网接口；
L3： 第三路物理隔离线速百兆以太网接口；
L4： 第四路物理隔离线速百兆以太网接口；
L5： 第五路物理隔离线速百兆以太网接口；
L6： 第六路物理隔离线速百兆以太网接口；
L7： 第七路物理隔离线速百兆以太网接口；
L8： 第八路物理隔离线速百兆以太网接口；
OPT：光纤接口 。
二、光纤接口技术参数
双纤光纤部分参数
| 多模550米 | 双纤20公里 | 双纤40公里 |
光纤接口 | FC | FC | FC |
光纤类型 | 多模 | 单模 | 单模 |
传输距离 | 62.5μm： 330米 50μm:：550米 | 20公里 | 40公里 |
三、以太网口技术参数
l标准: IEEE 802.3z/AB 1000Base-T/SX/LX/ZX
l接口
双绞线：RJ45
光纤：FC/SC
l传输速率
RJ45口速率：10/100Mbps
l双工方式： 电口全双工或半双工，光口全双工
l双绞线： 超5类，6类
l电源：交流220V(170-260V)转5V2A，50Hz
直流48V（36-72V）转5V2A。
