2. 功能特点
* 实现在PAL或NTSC制式的模拟视频信号上叠加文本字符、位图字符和图形的功能，在没有外部视频信号时能自动产生内部灰色视频继续显示叠加信息。
* 采用虚拟屏幕技术，将模拟视频映射成一个分辨率为384*256@PAL或384*240@NTSC像素的虚拟屏幕（占屏幕可视区域宽/高90%左右），用户可以在这个虚拟屏幕的任意位置叠加字符或图形。
* 支持三种叠加显示颜色：前景色（白色）、背景色（黑色）、透明色。三种颜色的显示优先级为：前景色＞背景色＞透明色。三种颜色组合成8种颜色模式：前景色、背景色、前景色加背景边、背景色加前景边、透明色、透明色加前景边、前景色加透明边、前景色加透明底。
* 采用图层技术，支持字符层和图形层，其中字符层显示文本字符、位图字符等字符类信息，图形层显示直线、矩形、圆形等图形信息。字符层和图形层在显示或删除时不会相互影响。字符层支持三种颜色组合而成的8种颜色模式，图形层只支持前景色和背景色。
* 模块有一个外部视频信号有效性指示输出引脚，该引脚在模块内部用做内/外部视频切换控制。
* 可以设置虚拟屏幕相对实际显示屏的水平偏移，用于微调叠加区域使之在各种显示屏的居中位置。
* 支持日期时间的设置，上电缺省日期时间为2000年1月1日12点整。通常条件下芯片内部计时误差＜10秒/天。
* 支持日期时间的叠加，日期、时间可以独立控制，每秒自动刷新。
* 支持文本字符串叠加，用于叠加一行文字信息。可设置参数：颜色模式（8种）、字符间距（1-4像素）、字体选择（大/小两种字体）、是否放大两倍、显示/删除控制等。
* 支持位图字符叠加，用于叠加一个用户自定义的位图字符。可设置参数：颜色模式、是否自动闪烁（最多支持3个自动闪烁位图字符）、自动闪烁周期、显示/删除控制、位图宽/高等。
* 支持字符层的区域填充或清除，用于填充或清除字符层的一个矩形区域（日期时间等自动刷新的信息不会被清除）。可设置参数：颜色选择（前景色/背景色/透明色的一种或多种组合）、显示/删除控制等。

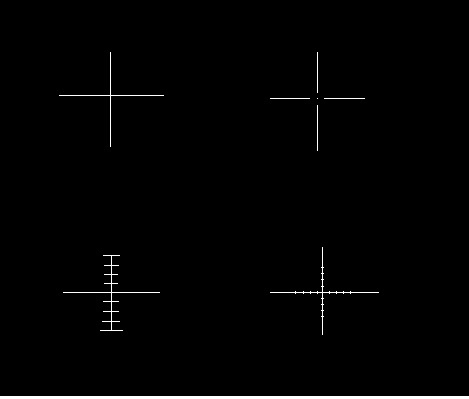

* 支持直线绘制，用于在虚拟屏幕上绘制一条水平或垂直直线。
* 支持矩形绘制，用于在虚拟屏幕上绘制一个矩形方框或实心矩形。

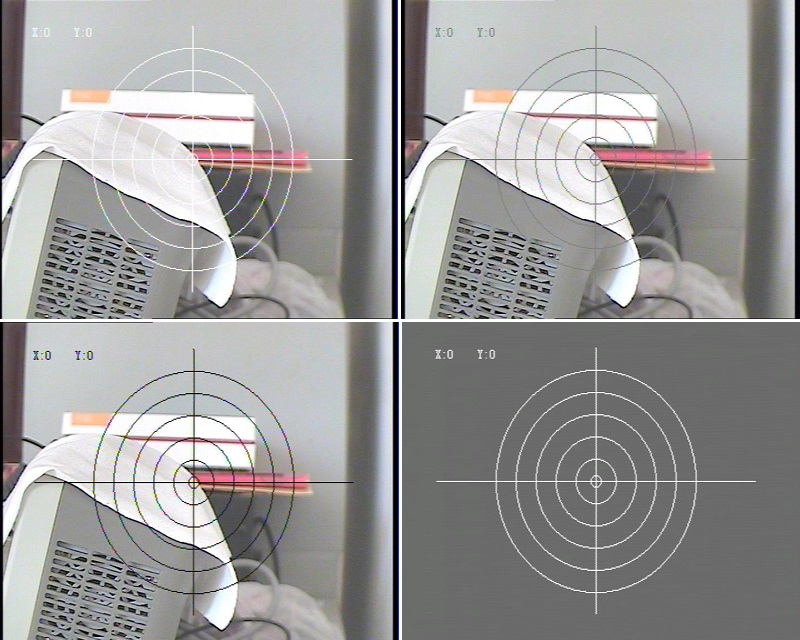

* 支持圆形绘制，用于在虚拟屏幕上绘制一个圆形边框或实心圆形。
* 支持外接6个开关实现脱机使用，即不需要串口通信也可控制6个文本字符串或不闪烁位图字符的叠加显示，每个开关控制一条特定的静态命令。
* 支持16K字节的静态命令，静态命令由配套计算机软件下载，掉电不丢失，可用于上电初始化配置和显示一些固定的信息，还可以实现用户开机画面或脱机使用。注意：全部静态命令执行完以后才能接受来自串口的通信或开关的控制。
* 支持两种字库（不能同时使用，只能选择一个字库使用）：
（1） 标准字库：小字体6*12点阵ASCII、大字体8*16点阵ASCII和16*16点阵GB2312汉字，OSD模块默认使用本字库。
（2） 扩展字库：小字体8*16点阵ASCII、大字体16*24点阵ASCII和24*24点阵GB2312汉字，用户需要本字库可通过配套计算机软件下载。
* 支持3.3V的UART串口通信，通信速率由上电时特定引脚决定，可设置为9600bps、38400bps、115200bps、230400bps。
* 支持一路视频输入和两路叠加后的视频输出。
* 模块工作电压：3.3V±5%；工作电流：<100mA@3.3V；工作温度：-40℃—+85℃；工作湿度：30%—70%；尺寸：45mm*38mm；引脚数：10*2。
