【产品概述】

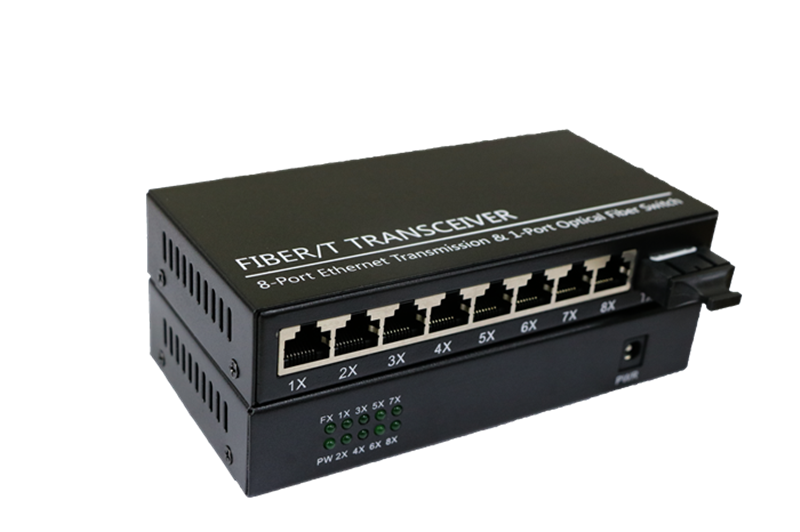

此款商业级光纤收发器:8口10/100Mbps自适应快速以太网光纤光纤收发器（交换机）,采用成熟的IC芯片和设计方案，以及采用满足标准的光器件，电子元器件，从而产品可靠稳定的运行以及长时间使用寿命，满足客户的需求，超越客户的期望。本系列产品可任意选择光电端口混合配置，接入光纤媒质，可根据用户情况选择单模光纤或多模光纤，整机采用双肋通风散热设计，有安装耳朵，方便墙体和机柜安装，能满足远距离、高速、高宽带的快速以太网工作组用户的需要，可简便地实现HUB、SWITCH、服务器、终端机与远距离终端机之间的互连。
【产品特点】
◆ 符合标准:IEEE802.3 10Base-T Ethernet,IEEE802.3u 100Base-TX/FX Fast Ethernet, IEEE802.3z 1000Base-SX/LX Gigabit Ethernet, IEEE802.1q,IEEE802.1p QoS,IEEE802.1d Spanning Tree IEEE802.3ab 1000Base-T，可与其它同类产品和Cisco、华为3COM等交换机的GBIC或者SFP互通
◆ 支持SPANNING TREE构造容错网络
◆ 工作速率100Mbps，向下兼容10Mbps和100Mbps
◆ 同时支持两个自适应端口，一个接口为MDI，一个接口为MDI-X
◆ 支持大1632 bytes的长数据包传输
◆ 内置开关电路、防雷击保护电路，低功耗，低发热，能长时间稳定工作
◆ 广播过滤功能、地址自动学习和自动更新功能及存储转发的运行机制
◆ 流量控制:全双状态：流量控制, 半双工状态：背压方式
◆ 采用独特集成电路解决方案，芯片温升低，摆脱加散热系统，实现流量控制，减少广播风暴
◆ 提供远程链路丢失诊断、电口链路与光口链路连接诊断、动态数据传输，速率指示灯
◆ 插卡式或独立结构,适用2U机架集中管理
【光学特性】
类型/参数 | 光纤接口
类型 | 发射波长
(nm) | 发射功率
（dBm） | 接收灵敏度
（dBm） | 传输距离
Km | 允许损耗（dBm） |
多模 | SC | 850/1310 | -11.5~-9 | -21 ~ -18 | 550m ~2KM | 9 |
单模 | SC | 1310 | -11 ~ -8 | -25 ~ -20 | 0~20 | 12 |
SC | 1310 | -7 ~ -5 | -25 ~ -22 | 0~40 | 17 |
SC | 1550 | -4 ~ 0 | -25 ~ -26 | 0~60 | 26 |
SC | 1550 | -2~ 0 | -26 ~ -27 | 0~80 | 28 |
【其他技术参数】
光接口：
光口：SC/FC/ST，155Mbps（单纤）
光口数量：1*155Base-FX
光纤：50/125, 62.5/125, 100/140μm 多模光纤
8/125，8.7/125，9/125，10/125μm单模光纤（长距离至80Km）
以太网接口：
电口数量：8*10/100M网口
符合 IEEE802.3z/AB 100Base-T 和 100Base-SX/LX 标准
全双工，半双工完全自适应
物理接口：RJ45
工作条件：
电源：AC85～230V；AC110-265V
功耗：< 5W(DC5V1000-3000mA)
MTBF： 10万小时
工作温度：-20℃ ～ 75℃
贮存温度：-45℃ ～ +85℃
相对湿度：0-95 %(无冷凝结)
【适用环境】
■ 城域光纤宽带网: 电信、有线电视、网络系统集成等数据网络运营商
■ 宽带专网: 适用于金融、政府、石油、铁路、电力、公安、交通、教育等行业专网
■ 多媒体传输: 图像、话音、数据综合传输、适用于远程教学、会议电视、可视电话等应用
■ 实时监控: 实时控制信号、远程数字高清视频监控图像及数据传输
■适用于强电磁干扰、远距离的恶劣环境下组网
【光纤接口安装说明】
1：支持SC/FC/ST(常规SC)光纤接口，工作于全双工模式
2：双纤1组光纤口有2个插口（TX,RX)
3：单纤1组光纤口只有1个插口TX/RX共纤
4：当一光多电交换机与其他收发器或交换机配对用时，双纤需要交叉相连，单纤直接1对1连接
5：一光多电光纤交换机，单纤与其他收发器配对用时，需要注意区分发射与接收波长，
一般发射（远端T）为TX1310/RX1550nm， 接收（局端R）TX1550/RX1310nm,
6：如果一光多电成对使用时，局端（一般为机房端）连接同一个交换机时候，只需要插一个网口到交换机，否则会造成不通，此种情况下建议机房端可以选择用单电口收发器配对使用
