双光口保护16E1+2路物理隔离千兆+4路物理隔离百兆 PDH网络光端机
一：概述
RUN-PDH-D480/2GL/4FE-GL PDH网络光端机是我公司采用自主知识产权的大规模集成电路，应用时分复用技术，将以太网信号和E1信号混合编码后在一对光纤上传输。实现百兆以太网、千兆以太网、E1接口等业务混合传输，传输通道为光传输通道。该机采用19英寸、1U机框设计，集成度高，体积小，功耗低，工作可靠，安装使用方便。
二：主要功能与特点
提供2个光接口（光口速率2.5G），光口为1+1保护；
提供2个物理隔离线速10/100/1000M自适应以太网口，全双工/半双工自适应；
提供4路物理隔离线速10/100M自适应以太网口，全双工/半双工自适应；
提供16路E1业务口 ，全数字时钟恢复和平滑锁相技术；
电源为DC-48V,DC+24V,DC-24V，AC 220V等；
无中继传输距离大于20公里，最大100公里
三：技术指标
1：光接口（2.5G、SFP）
波 长：1310nm（标准机型）或1550nm
发送功率：≥－12dBm
接收灵敏度：≤－28dBm(BER≤10-11)
接口方式：SFP
传输方式：双纤或单纤
2：E1接口
设备有16路E1接口，符合G.703建议
速率：2048Kb/s ±50ppm
码型：HDB3
阻抗：75Ω（非平衡）或120Ω（平衡）
抖动：符合G.742 G.823建议
输入口允许衰减： 0～6dB
3：以太网接口
支持线速10Base-T/100Base-T/1000 Base-T,全双工/半双工 自适应
支持线速10Base-T/100Base-T,全双工/半双工 自适应
符合IEEE802.3/IEEE802.3u标准
使用标准RJ45插头
4：功耗
整机功耗 ＜35W
5：工作环境
工作温度：0～45℃
相对湿度：≤95%（25℃时）
大气压力： 70～106Kpa

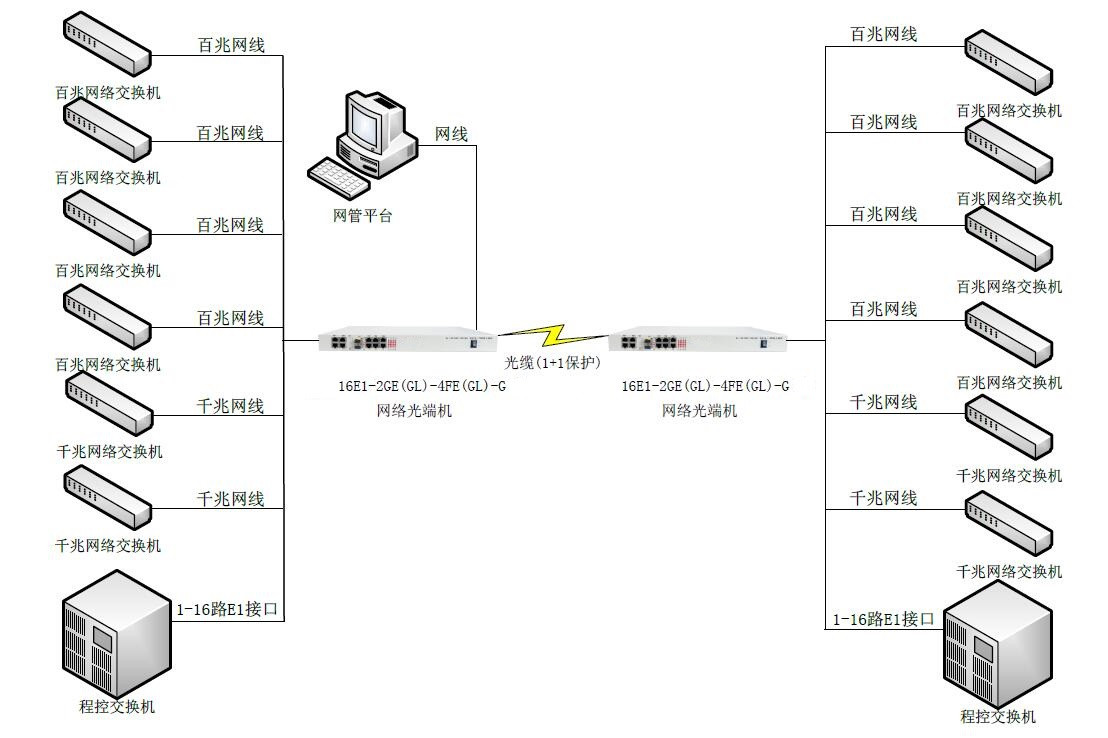

四：典型应用
