一：概述
16E1-10/100M以太网转换器是我公司采用自主知识权研制的符合ITU-T G.703标准的透明与分帧E1传输通道传输10/100M以太网数据接口的远程传输设备。
16E1-10/100M以太网转换器采用独立式结构，通过将4个10/100M以太网数据转化为1-4个E1通道进行传输，适合于通过光纤、微波、DDN专网等信道将接口的工作距离进行延伸。其中以太网转换器适用于将远距离的两个以太网交换机连接在一起。
二：主要特点
以太网口：
实现4路以太网数据在1-4路E1电路中的透明传输
以太网接口符合IEEE 802.3标准，支持10M/100M、全双工/半双工的工作方式
以太网口交叉线直连线自适应
能透明传输IEEE 802.1Q规定的超长帧，支持带有VLAN功能的以太网交换机
保证端到端的以太网帧顺序
内置动态以太网MAC地址列表(1024个)，具有本地数据帧过滤功能
E1接口：
E1接口符合ITU-T G.703、G.704和G.823
支持GFP-F 封装格式
支持虚级联（VCAT）及链路容量调整规范（LCAS），符合ITU-T G.7042 标准
支持HDB3 / NRZ 两种码型
支持1-4条E1电路的可用性检测和故障自动处理
E1线路误码率实时监视，并能够根据线路传输性能进行通道保护
其他他点：
简洁的告警显示，完备的线路告警指示输出
支持本地设备对远端E1线路的环回控制，工程检测方便
支持本地系统对对端系统的复位
整机为单板设计，标准的桌面式设备
220V交流电源与-48V直流电源供电方式
三：技术指标
1：E1传输通道
E1接口符合ITU-T G.703 G.704和G.823标准
75Ω BNC接口
双向独立的定时方式，不用设置主从站时钟
具有CRC校验功能
面板LED指示灯显示电源、线路工作状态
220V AC/-48V DC供电方式
电缆外层可以选择悬空、接地、接保护地三种方式
2：10/100M以太网接口
符合IEEE 802.3标准，采用RJ-45接口
支持全/半双工工作模式
可以存储1K个MAC地址，5分钟内自动刷新地址
传输的数据包可进行过滤，最高过滤速率为15Kpps
四：电气性能指标
1：2M端口
规 范：符合ITU-T的G.703标准
码 型：HDB3
码速率：2.048Mbps±50ppm
类 型：非平衡式：75Ω/BNC
平 衡 式：120Ω/RJ-45
2：以太网接口
规 范：完全兼容IEEE802.3标准
传输速率：10/100Mbps
工作方式：半双工／全双工
接口类型：RJ-45接头，CAT3／5非屏蔽双绞线
3：供电方式
电源模式：220V AC/-48V DC 50Hz
功耗：15W
4：环境要求
温度：0℃～50℃
湿度：90%(35℃)无凝结

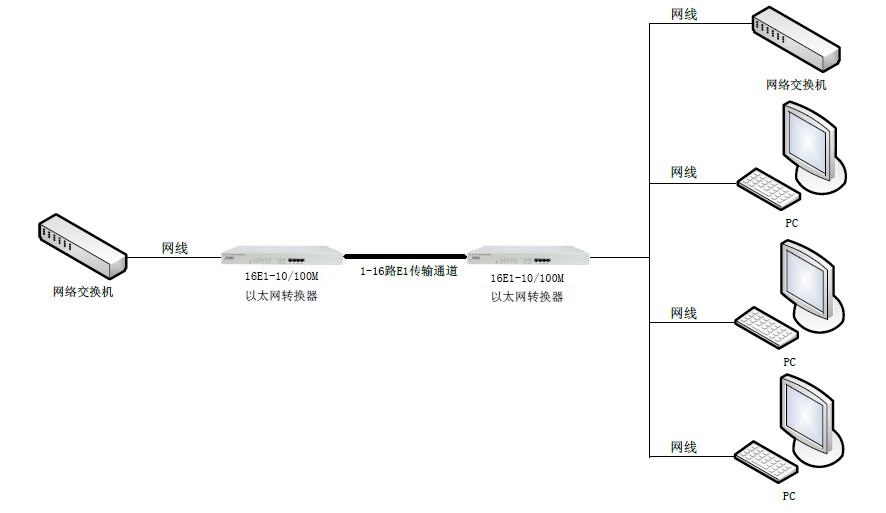

五：典型应用
