E1/V35协议转换器
E1/V.35(V.24)接口转换器是本公司使用自主开发的专用集成电路研制生产的E1到V.35(V.24)接口转换器。该设备是以大规模集成电路为核心构成的E1 到V.35(V.24)接口转换设备，适用于基于非成帧V.35(V.24)接口的数据网。
一：概述：
E1-V35转换器是我公司采用自主知识产权研制的符合ITU-T G.703标准的透明与分帧E1传输通道传输V35数据接口的远程传输设备。
E1-V35转换器可将全部或部分E1时隙转换为V.35接口，可广泛应用于计算机网络互连、DDN数据网接入、移动电话网的传输优化，和基于E1的PCM网络的各种传输接入。
二：主要特点
提供1个E1接口，阻抗75Ω/120Ω；
提供1个非成帧V.35(V.24)接口；
采用大规模集成芯片，电路简单，功耗低，可靠性高；
适应多种电源环境；
体积小，重量轻，工作稳定可靠，安装方便。
三：技术指标
E1接口电特性
标称速率：2048Kb/s，容差±50ppm
接口码型：HDB3
接口阻抗：75欧姆（不平衡）或120欧姆（平衡）
数字接口电气特性：符合ITU—TG.703建议
抖动转移特性：符合ITU—TG.823建议
输入抖动容限：符合ITU—TG.823建议
2Mb/s信号接头：BNC型
V35接口
接口速率：2048Kb/s；
无流量控制，透明传输；
接口连接器：DB25孔座
工作方式：DCE，DTE可选
供电条件
供电电压：-48V容差范围 –36V～-72V
或直接选择交流220V
纹波：Vpp≤240mV
功耗：≤5W
工作环境
环境温度：0℃～+50℃
相对湿度：≤90%(35℃时)

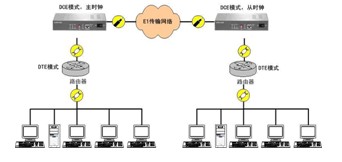

四：典型应用
